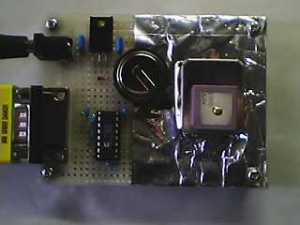

トランジスタ技術2008年2月号で紹介されていたものの同等品のキットを秋月より入手して組み立てました！
GPSモジュールがハーフピッチであったのでハーフピッチの基板を購入したり、D-subコネクタ対応基板を購入したり、いろいろ試行錯誤しましたが、結局D-subコネクタ対応基板に穴を開けて結線しました。ピッチ幅が異なる時はこのようにしたほうが良い事もあるようです。
いろいろな方のブログを参考にしましたが、シリアル接続では飽き足らずUSB接続に変更した猛者などいて、実力差を思い知った次第です。

穴あけ結線の例
http://tmp.junkbox.info/e44.html

USBインターフェースに改造
http://www.raika.jp/page/loging.cgi

モジュール分解
http://fenrir.naruoka.org/archives/000627.html

ＧＰＳレシーバモジュールキット
http://akizukidenshi.com/catalog/items2.php?q=K-02294

裏側です。
カッターで穴を開けております。

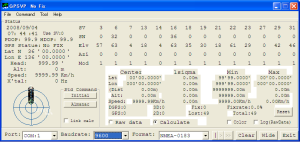

GPSVPと言う補足している衛星の状態を表示するソフトの画像です。パソコンとの通信が可能になり、時間データを入手出来ました。
起動させて間がないので、位置まではまだ計算できていません。
通信速度はデフォルトで4800bpsなので9600bpsに変更しないと表示されません。

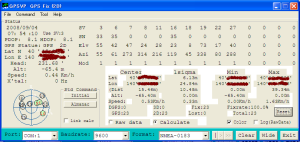

衛星が３個補足され、経度・緯度が計算されました。高度がいい加減ですが、４個以上補足する必要があるようです。
